Загрузка...Для новых экспериментов с металлодетекторами понадобился мне вариометр. Но беда в том, что их давно перестали использовать в наш цифровой век, а те, что еще можно купить б/у обладают малой индуктивностью.
Так как в последнее время я занялся изучением 3D-моделирования, возникла идея сделать свой вариометр с нуля, используя дешевый 3D-принтер и PLA пластик.

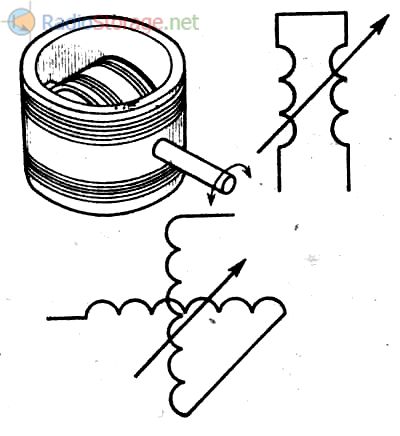

Вариометр представляет из себя конструкцию из двух катушек, соединенных последовательно и имеющих возможность вращаться относительно друг друга. За счет этого в пространстве магнитные поля катушек либо складываются, либо вычитаются, что позволяет перекрывать очень большой диапазон индуктивностей. В частности, мой вариометр перекрывает диапазон от 50 до 420 микрогенри при намотке проводом 0,45мм. Если взять провод меньшего диаметра, то индуктивность значительно повысится. С проводом большего диаметра витков поместится меньше и индуктивность получится тоже меньше.

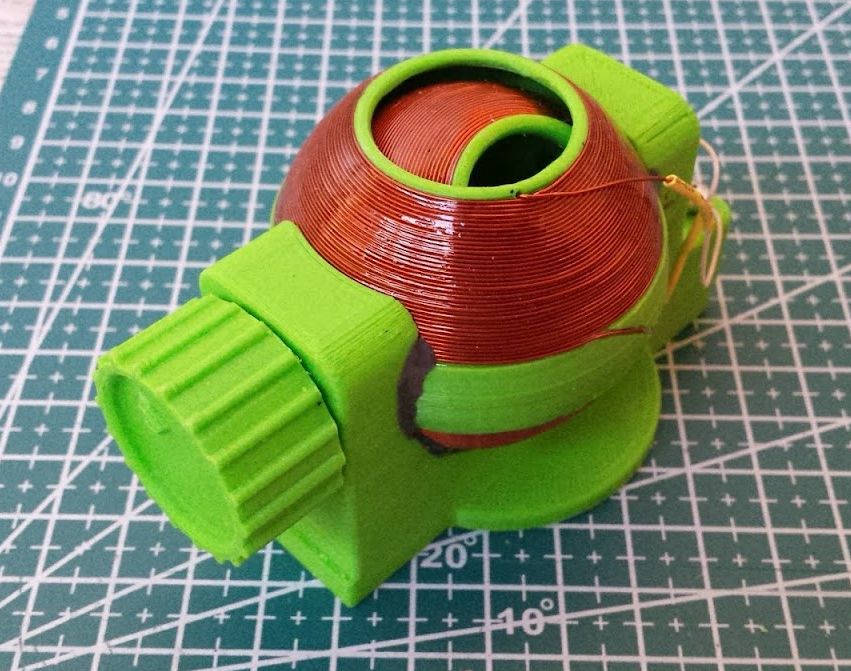

В виде готовой конструкции это выглядит просто и ненавязчиво:
Все необходимые для повторения конструкции файлы можно загрузить бесплатно тут:
https://www.thingiverse.com/thing:4949793
