Загрузка...Чего чего, а разных щупов для прозвонки цепей в сети просто бессчётное количество. Да и тестер есть у каждого любителя или профессионала, имеющего дело с электрическими цепями. Казалось бы, ну что можно ещё придумать в этом скучном вопросе?
В чём отличие этого пробника для прозвонки цепей от всех остальных?
- Во первых, он создавался для максимально удобного использования в повседневной практике. Его не надо включать для работы, достаточно замкнуть тестовые контакты и прибор тут же быстро просыпается и готов к работе.
- Во вторых, в отличие от тестера и большинства других пробников сильно снижен порог сопротивления тестируемой цепи, чтобы не давать ложных сигналов и не надо было затем тестером проверять та ли искомая цепь или не та. Пороги чувствительности переключаются кнопкой и сохраняются в энергонезависимой памяти, поэтому кнопку не обязательно выводить из корпуса. Сопротивление подачи звукового сигнала примерно 2,5-4-6 Ом на пределах 1-2-3 чувствительности.
- В третьих, у SmartProbe очень быстрая реакция. Если искать на многослойной печатной плате цепь, удобно «общий» провод пробника припаять к искомой цепи, а на щуп надеть «кисточку» из медных или латунных проволочек и как кисточкой «пройтись» по выводам компонентов — при касании нужной цепи пробник без задержек подаст звуковой сигнал.
- В четвертых, пока ищите цепь в проводке авто или на плате, контроллер отмечает активность на входе и продолжает работать в режиме активного поиска (потребляя при этом примерно 0,25 мА). Если SmartProbe лежит без касания к цепям более минуты, он автоматически отключает питание и переходит в режим сна с потреблением менее 1 мкА. (к сожалению, у PIC12F1822 есть особенность — встроенный стабилизатор питания ядра процессора, который потребляет целых 18 мкА, поэтому если Вы примите для питания пробника аккумулятор от блютуз-гарнитуры, то лучше выбрать контроллер PIC12F1840 с более низким потреблением тока).
- В пятых, пробник оснащён детектором разряда аккумулятора, поэтому если процессор обнаружит снижение напряжения питания ниже 2,8в при включении, он подаст специальный сигнал, предупреждая о необходимости зарядить аккумулятор (или заменить батарейку).
- В шестых, SmartProbe по входу имеет защит от случайного касания напряжения примерно до 30в. При этом не повреждается сам и не повреждает тестируемые цепи.
- В седьмых, кроме звукового сигнала, SmartProbe имеет и световой, работающий в такт с подачей звуковых сигналов.

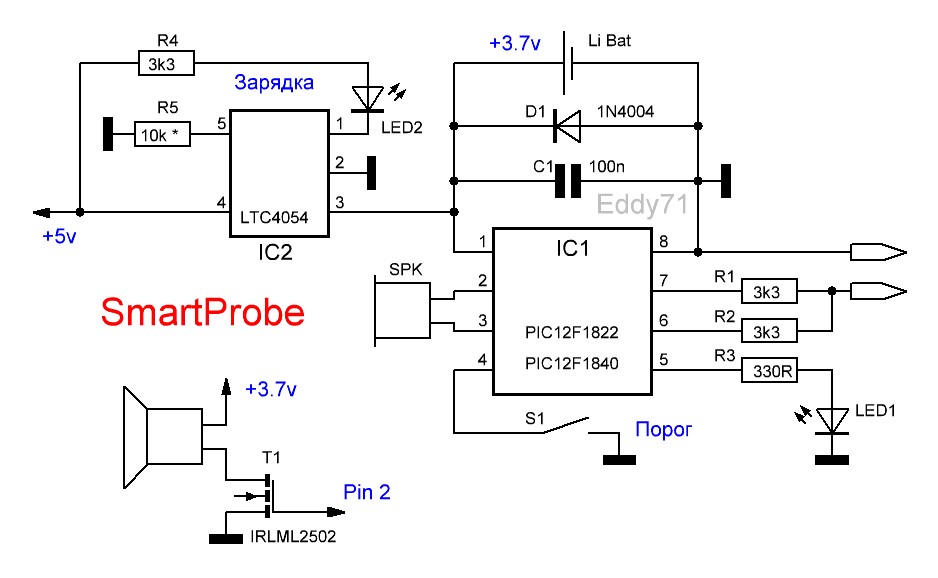

Схема SmartProbe как обычно не содержит «лишних» компонентов. Сокращать её не стОит, каждая деталь выполняет свою функцию. Если Вы работаете в шумной среде и громкости излучателя звука Вам не достаточно (можно применить как миниатюрный динамик от мобильного телефона, так и пьезоизлучатель), схему можно дополнить каскадом на n-канальном полевом транзисторе с низким порогом открытия канала, как изображено на схеме внизу.
Прошить микроконтроллер для SmartProbe быстрее и удобнее всего вот этой оболочкой PICkitMinus
Всё необходимое для повторения конструкции можно бесплатно скачать тут.
Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»
Как всегда, полезное устройство. Спасибо! С наступающим новым 2022 годом.Пусть в нем будет всё хорошо и спокойно!
Дякую, що продовжуєте радувати нас новими розробками!
Всех с Новым годом! Снова спасибо автору, снова порадовал! Быстродействующая прозвонка для многослойных печаток — самое то. В ближайшее время обязательно повторю.
с новым 2022 годом Эдвард Вас.
все Ваши работы как всегда просты и гениальны!
спасибо!
Проверено, работает. Еще раз СПАСИБО!
Да,пробник с характеристиками профессионального прибора и всё это на «трех» деталях .Будем заказывать контроллер (конечно же PIC12F1840) у китайцев и собирать.
Лично считаю что тема «пробников» незаслуженно забыта и выброшена большинством современных разработчиков на свалку истории в угоду «большим» приборам с графическими экранами.В конечном итоге в сети ,исключая этого автора и сайт,остались либо доисторические пробники в лучшем случае на устаревшей доисторической «логике» либо их вообще нет.
Хотелось бы увидеть ещё и конструкцию пробника сопротивления ESR конденсаторов от Эдварда,если ему это конечно будет интересно.
Всех с наступившим Новым Годом и Рождеством Христовым.
Спасибо, Вас так же.
Не обязательно у китайцев заказывать. Есть и ближе (если я правильно понял, откуда Вы):
https://www.microchip.com/salesdirectory/SalesListing/EUROPE/Russia
Пробник ESR пока не планировал — пользуюсь венгерским LCM3 и тремя приборами, выложенными на Коте и прибором М63 — мои потребности покрывают полностью.
А вот тестер пробивного напряжения полупроводников из недорогих компонентов у меня сейчас на столе..
Я зараз для цих потреб користуюсь звичайним помножувачем напруги (напруга на виході близько 2 кВ) в комплексі з ЛАТР і осцилографом. Цікаво, яким чином це буде реалізовано у Вашому проекті? Чи можливо обійтись без додаткових приладів?
За основу взял принцип этого тестера полупроводников (нижняя половина статьи):
https://www.radiokot.ru/artfiles/6641/
но на более доступных деталях. Надеюсь вложиться по себестоимости в три доллара. 🙂
Чекаю з нетерпінням! Дуже потрібний прилад в лабораторії ремонтника.
Спасибо,будем паять,правда нашёл только в корпусе DFN , 12F1822! На местных сайтах,где
все заказываю,пропали и Пики и Атмеги, завоз только в 2023 году!?
Попробуйте так поискать: https://www.aliexpress.com/af/pic12F1840.html?d=y&origin=n&SearchText=pic12F1840
С Китая в Ирландию налог 10 евро,даже если 50 центов товар стоит,вчера прислали с местного сайта в DFN корпусе 3х3 мм 1822,буду разводить платку. Спасибо
«Есть и ближе (если я правильно понял, откуда Вы):»
по России ужасная (дорогая и долгая) доставка.Из Китая мороки меньше и доходит иногда даже быстрее.
«пользуюсь венгерским LCM3 и тремя приборами, выложенными на Коте и прибором М63»
ну так это приборы с экранами и измерением не только ESR но и емкости конденсаторов .Сам пользуюсь много лет для конденсаторов MS5308 а в качестве показомера использую LCR-T4.
А хотелось пробника измеряющего только внутреннее сопротивление конденсаторов с индикацией на светодиодах как тут https://masterkit.ru/blog/articles/pribor-nm8032-dlya-proverki-esr-elektroliticheskikh-kondensatorov для быстрой отбраковки конденсаторов прямо на плате устройства или хранящихся бу конденсаторов но выполненного на современном контроллере с питанием не более 3 вольт.
«А вот тестер пробивного напряжения полупроводников из недорогих компонентов у меня сейчас на столе..»
востребованная вещь избавляющая ремонтников он реального геморроя .
Мне кажется их уже столько наплодили…
Вон, на «Паяльнике» целый выводок:
https://cxem.net/tags/ESR-%25D0%25BC%25D0%25B5%25D1%2582%25D1%2580/
«Мне кажется их уже столько наплодили…»
есть такое но из всего по ссылке ,и не только, пробников то сути фактически и нет (с той самой светодиодной шкалой). Представлены либо полноценные приборы либо недоприставки к мультиметрам где опять же отображение на экране в цифровом виде.Поэтому не случайно среди ремонтников востребована схема доисторического пробника nm8032 функционал которого их удовлетворяет но не удовлетворяет огромный размер и 6 вольтовое питание.
Думаю, що світлодіодний пробник для оцінки якості електролітичних конденсаторів не дужу доречний прилад. Оскільки навіть у нових якісних електролітів ESR відрізняється на порядки, в залежності від ємності і робочої напруги. Тому це дійсно повинен бути прилад, який відображає конкретне значення параметру, а вирішувати хороший конденсатор чи не дуже, повинен оператор.
Поддерживаю мысль mr_kost — пробник не знает, конденсатор какой ёмкости и в какой цепи он измеряет, поэтому значение ESR, которое измерено, надо соотносить с установленным там конденсатором, иначе это просто цветомузыка.
Вот неплохой приборчик от моего земляка:
https://cxem.net/izmer/izmer208.php
«пробник не знает, конденсатор какой ёмкости и в какой цепи он измеряет, поэтому значение ESR, которое измерено, надо соотносить с установленным там конденсатором»
ну вот наконец пришли к главному.Пробнику и ненужно знать какой емкости и в какой цепи он измеряет а всё что от него требуется это показать сопротивление этой цепи при работе на определенной частоте (около 100кГц).А вот знать какое предельное значение ЕSR должно быть у конденсатора той или иной емкости и напряжения должен оператор если не из опыта то из таблиц ESR которыми сплошь завален интернет .Если при измерении внутреннего сопротивления конденсатора видно что оно выше всяких предельных значений для емкости и напряжения указанного на нем то всякий смысл дальнейшего измерения ещё и его емкости отпадает автоматически так как конденсатор уже неисправен.
Цікаво, яким чином одинарні СД індикатори відображатимуть виміряний опір? Бінарним кодом? Інші варіанти на думку не спадають…
У меня начали появляться мысли компромиссной реализации такого пробника — и не 7-сегментные LED и не просто пара светодиодов. Ещё подумаю и помакетирую. Если будет что дельное получаться, опубликую.
«Если будет что дельное получаться, опубликую.»
большое спасибо за проявление участия.Кстати по поводу прибора выложенного здесь https://cxem.net/izmer/izmer208.php то его диапазон только до 9 ом не позволяет измерять ESR конденсаторов ряда конденсаторов например 0.47мкф,1мкф,2.2мкф на напряжение 50-250вольт полностью рабочие они могут иметь сопротивление на 100кгц от 9-20 ом.
Подавляющая масса конденсаторов в исправном состоянии на 100кгц имеет ESR 0.01 — 4.00 ома .Выше 4 ом в исправном состоянии только у лютых китайских поделок а после 9 до 20 ом у электролитов на единицы микрофарад указанные выше.
спасибо собрал работает. у вас случайно нет схемы пробника обрыва проводки высокой точности?а то многое что нашел в интернете собирал очень большая погрешность приходится много стены разбивать.
К сожалению, не интересовался этим вопросом. Но видел как знакомые искали проводку в стене с помощью головки от магнитофона и усилителя от него же. Довольно точно получалось.
Собирал для поиска шурупов и профилей в гипсокартонных стенах (проводку видит) на основе MiniMax-PP 1 пинпоинтера ,катушка 20х20мм на феррите ,плюс кнопка от Eddy,MiniMax-PP 2 в динамике работает!Могу поделится,lay где то был!
Что делаю не так? Потребление контролера постоянно 56,6мА в режиме сна! В рабочем режиме 57,4мА. Акумулатор высасывает за ночь…
Специально для этого проекта купил PicKit2 и контролер 12F1840. Этим програматором пользовался первый раз, ничего не менял в настройках, всё прошылось без ошибок. Пробник заработал сразу как положенно. Всё радовало, спасибо автору! Но на следушчий день- тишына. Померил акумулатор- а там 0,0V… Выпаял всё, оставил только контролер- потребление не поменялось…
Куда копать? Заказывать новый контролер?
Как обычно — либо ошибки в сборке/плате, либо в монтаже, либо модификация схемы «..для улучшения..»
Привести всё в соответствие со схемой, тщательно проверить на замыкания/залипухи/остатки кислотного флюса.
И всё будет хорошо.
🙂
Сложно накосячить в трёх деталях, но вазможно 😉
Чтобы отбросить все кляксы, флюсы и ошибки, снял контролер и подпаял прямо на акумулатор последовательно мултиметру. Потребляет 56мА и не ниже…
Контролер с китая, с виду выгледит нормально, и програматор распознал правельно…
Думаю заказывать новый и надеется на успех…
Ничто не вечно под луной, и крепкие пики вполне можно зимой статикой грохнуть слегка.. 🙂
или ставить большой выключатель… 🙂 🙂 🙂
Напротив ,за неделю с 4.3в до 4.19в подсел в покое,с 12F1822.Аккум для микро-квадрокоптера до 4.3в можно заряжать.
Проверил свою прозвонку ,неделю назад собрал и поностью зарядил аккум 300mAh,чип 12F1822(18mkA) оригинал! Аккум 4.21в
А я когда его же померил расстроился — два дня бился, искал косяк в программе, что же жрёт ток такой огромный, думал что то из внутренней периферии недовыключил. PIC12F1840 в этом плане куда экономичней с его 1мкА выходит..
Может кому пригодитса, упаковал всё в корпус одноразовой электронной сигареты. Там уже есть подходящий аккумулятор на 500мАh. Распечятал заглушку, вставил заостренную спицу, вывел мягкий проводок и получил отличный пробник! 😉
https://drive.google.com/drive/folders/17qsqn6lTWt4PXipeNJK-83Y0wEzLMcNh?usp=sharing
Могу поделится разводкой уменьшеной платы, только наведу красоту 🙂
Закинул плату. Двухсторонняя, на другой стороне зарядка. Белым пометил перерез дорожет когда применяется транзистор или без него. Разберётесь 😉
от с-языка сорвал:
с месяц как собрал в корпусе тонкой «электронки» с литием на 440 ма-ч,только отдельный провод под щуп не выводил, а использую разъём микро-USB с припаяным «земляным» проводом,минусом.
специально ничего не распечатывал-использую ещё одну верхнюю заглушку но с вкрученной стойкой и заточенным тонко винтом.
чуть позже выложу фото и платы,может тоже кого-то заинтересует
Спасибо. 🙂
Доброго дня. Зпаяв — прАцює! струм прибл. 800мкА. Едуард було б непогано доповнити цю схему детектором напруги скажімо від 3V і вище (ну наприклад, швидке мигання світлодіодів).
Если 800мкА это ток в выключенном состоянии, то где то козявка на плате. Если в активном, то нормально.
Напругу детектить не будет — это именно для поиска дорожек на платах, чтобы на ложные сработки прозвонки тестера не тратить много времени.
Для теста напруги есть у меня такое:
http://eddy71.ucoz.net/publ/ajprobnik_na_pic16f676/1-1-0-109
Зі струмом розібрався- при підключенні батареї струм 13мкА при замиканні щупів-19мА при розмиканні 880мкА , і через хвилину 13мкА- ВСЕ ОК!
Що до детектора напруги, я мав на увазі що перед вимірюванням забули вимкнути бж, розрядити конденсатор, і тп. тоді щуп «матюкнувся б» що потрібно вимкнути, розрядити…
Не вийде — схемотехніка внутрішня не дозволяє. Але якщо у 220 не пхати — нічого контролеру не станеться. Я якщо ж у 220 всунути, то після заміни контролера пам’ять у мозку почне працювати. Можливо не з першої спроби 😉
Доброго дня Eddy71 очень нравятся ваши устройства повторил и этот пробник работает ОЧЕНЬ ШУСТРО
СПАИБО ВАМ !
хотел попросить если это возможно в прозвонке на этом микроконтроллере PIC12F1822
в одн из 3х режимов изменить на прозвонку диодов
Доброго дня, Леонид
К сожалению, не помогу. Устройство разрабатывал по просьбе знакомого с конечной целью прозвонки именно плат при ремонте, потому как обычный тестер, которым можно прозвонить и диоды, даёт слишком много ложных сигналов, что очень сильно замедляет ремонт тех же телефонов, ноутбуков, современных телевизоров.. Поэтому изначальная «внутренняя» схемотехника (задействованная периферия контроллера) была отобрана именно для этой задачи — детектрирование падения всего в несколько милливольт. Изменение на прозвонку диодов потребуют «ломать» всю структуру существующего решения. А мне этого совсем не хочется.
Спаибо за ответ Eddy71 Ещё один вопрос к вам как специалистту по микроконтроллерам PIC
Очень итересует ваще мнение по поводу этой прозвонки на pic12lf1571
сылка на сайт-https://github.com/iromero91/continuity-tester/releases/tag/v0.1-alpha
и ролик юрия нефёдова-https://www.nghenhachay.net/play/c3psY2xqbGc5WXc.html
есть ли смысл с ней заморачиватся? потому как микросхема не очень популярная (и дорогая)
зарание спасибо за ответ,
Микроконтроллер не дорогой — 60 центов стоит всего. Прозвонка чуть под другие цели заточена, так что плохого ничего не скажу. Я делал по конкретному ТЗ и на мой взгляд вложился. 🙂
Внизу страницы описания есть цены:
https://www.microchip.com/en-us/product/PIC12F1571
Спаибо за ответ Eddy71 ссылка хорошая и цены хорошие ,толлько в Украину они не высылают -её нет в списке стран с которыми они работают.
Не правда. У нас есть аж два дилера — это «Гамма» в Днепре (microchip.ua) и киевская Rainbow Technology (rainbow.com.ua). Плюс тот же Космодром подторговывает и на prom.ua есть. Хотя и с Алі заказать можно.
Здравствуйте Эдди! Хочу у Вас переспросить,так как в описании написано до 30 вольт ,за подачу напряжения на щупы ,тоесть 12-24вольта можно подавать?хочу попробовать паралельно вольтметру подключить,возможно ли так скрестить.Контроллер заказан в Китае,ещё жду.
Может стоит тогда собрать чуток другой прибор, на том же Коте много схем разных. У этого очень специфическая специализация по поиску дорожек на платах, на которые нет схем и приходится чинить прозванивая сперва наконечником «метёлкой» участок платы с выходящей дорожкой, а затем уже прицельно щупом-иглокой…
Я понял ,спасибо Вам за ответ.
Доброго дня Eddy71 очень прошу подскажите за Регулятор мощности на PIC16F676 из вашего предыдущего сайта — собрал , работает- индикация светодиодов и аварийны сброс отлично, но симистор под нагрузкой работает не правильно т.е. 1сведодиод полная мощность-2светодиод уменьшается 3светодиод уменьшается незначительно при сигнале перегрузка остаётся один светодиод и полная мощность на нагрузке т,е, симистор работает противоположно индикации светодиодов
Может что не так с прошивкой? прошивал несколько раз на двух микроконтроллерах результат одинаковый Очень прошу совета — Леонид
Доброго дня, Леонид. С прошивкой могут быть проблемы — если прошить не правильно.
Как прошивать я специально видео выложил:
http://www.eddy.com.ua/archives/719
И ничего больше не кликать и не переключать.
Но про какую схему вопрос я так и не понял.. 🙁
Регулятор мощности на PIC16F676 из вашего предыдущего сайта— начало такое
Схема этого регулятора фактически «слизана» с регулятора мощности пылесоса Zelmer (для ремонта чего он и был сделан)
Регулятор мощности на PIC16F676
Не так давно обратился ко мне один специалист по ремонту бытовой техники с просьбой сделать аналог вышедшего из строя контроллера регулятора мощности пылесоса Zelmer. Мне кажется, что подобное устройство может найти применение не только в пылесосе, но и в том же нагревателе воды, светильнике, миксере или вентиляторе… 5 фиксированных уровней мощности + вход датчика аварии. Если Вам это интересно, читаем тут—- http://eddy71.ucoz.net/news/reguljator_moshhnosti_na_pic16f676/2016-04-02-118
Тут всё просто: «..правильно собранная схема в наладке не нуждается»© 🙂
Собирал один раз для того пылесоса и всё заработало. Больше не экспериментировал. Если детали другие (например симистор), то могут быть проблемы.
(например симистор)-Ставил BTA16-600СW. BT139-600E.BT139-600EDG результат одинаковый
Прошивал программатором К-150 и PICkit-3 и всё без изменений нагрузка противоположная индикации
Это единственное устройство из тех .что я повторял с вашего сайта у меня работает не коректно
в интернете похожих схем с такой индикацией и управлением к сожелению я не нашёл
с ув.Леонид
Доброго дня Eddy71 Регулятор мощности на PIC16F676 из вашего предыдущего сайта Таки заработал правильно ! но с третего микроконтроллера два предыдущих наверно были дефектные — прошивались ,читались но работали криво.
Спасибо вам за устройство !
На здоровье!
Dear Eddy,
Thank you for your SmartProbe !
Works perfect for me.
Best regards!
Добрый день, Эдуард.
Собрал SmartProbe (pic12f1840). Неделю существовал нормально, без упаковки в корпус (термоусадка), затем неожиданно вошёл в режим самовозбуждения. Замыканием щупов переходит в нормальный режим. Пару минут молчит и всё повторяется. Отмывка платы не помогла. Куда копать?
Доброго дня.
Если батарейка в норме, то грязь на плате, остатки флюса. Если флюс активный, то он как правило до конца с платы не удаляется.
Бажаю здоров’я!
Який алгоритм роботи кнопки?
Дякую!
Теж, міцного!
Трохи вище написав:
«..Пороги чувствительности переключаются кнопкой и сохраняются в энергонезависимой памяти, поэтому кнопку не обязательно выводить из корпуса. Сопротивление подачи звукового сигнала примерно 2,5-4-6 Ом на пределах 1-2-3 чувствительности.»
Тиц!-1
Тиц!-2
Тиц!-3
Тиц!-1..
Якось так. 🙂
