Загрузка...С приближением осени у меня возникла проблема — стало рано темнеть и доехать без освещения на велосипеде с работы оказалось проблематично, а заказанный на Али фонарь уже третий месяц где-то наша почта возит.
На счастье на глаза попался подаренный другом «на запчасти» фонарик. Плата управления в нем вышла из строя, а всё остальное было исправно.
Можно было пойти простым путём и приобрести AMC7135, но беда была в светодиоде. Точнее он был хороший, качественный, но старого типа. При испытаниях от лабораторного блока питания выяснилось, что он отлично светит при токе 300мА, но при этом напряжение на нем достигает около 4в. Стало ясно, что от аккумулятора 18650 такой светодиод долго не будет глаза радовать, потому как при заряженном аккумуляторе напряжение надо понижать, а при чуть разряженном его надо уже повышать.

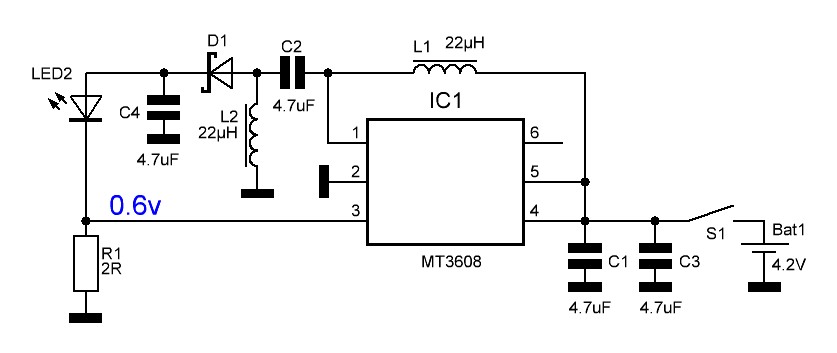

Я решил применить SEPIC-стабилизатор на базе MT3608, благо схема гуляет по сети уже давно.

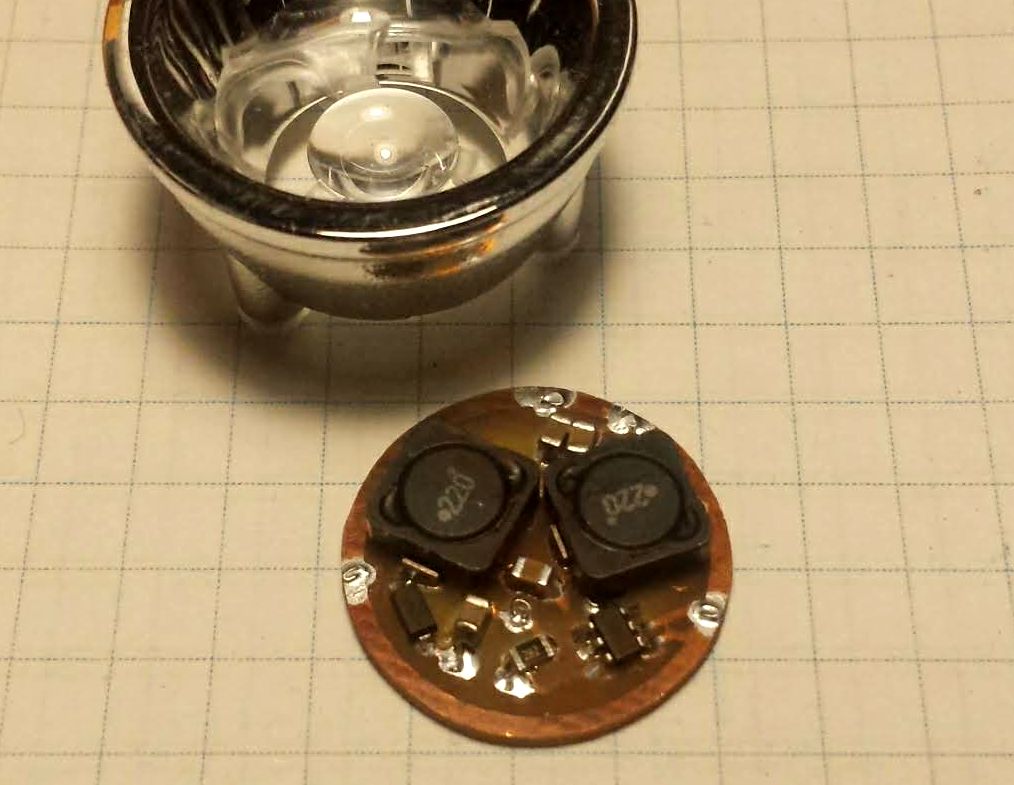

Плату делал под имеющиеся детали, которые надёргал из трупа какого-то китайского планшета.
С этим фонариком я уже успешно откатал неделю. За это время при средней продолжительности дороги домой 40минут за пять дней 18650 емкостью 2400мАч разрядился до 3,76в, что считаю хорошим результатом. При работе плата холодная, светодиод чуть тёплый, всё работает очень не плохо.
Если у Вас светодиод(ы) потребуют больший или меньший ток, задать его можно изменив номинал резистора R1 таким образом, чтобы при протекании заданного тока на нем падало 0,6в (напряжение обратной связи стабилизации MT3608).
Данная схема работает в режиме стабилизатора тока, контролируя напряжение падения на резисторе R1. Если же Вам нужно стабилизировать не ток, а напряжение, то обратную связь надо будет применить с помощью делителя напряжения, подключенного параллельно C4. Резисторы подобрать необходимо так, чтобы при желаемом напряжении на выходе преобразователя на 3 вывод микросхемы приходило те же 0,6в.
Архив со всеми необходимыми материалами проекта скачать можно бесплатно тут.
Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»
Класс. Очень простое решение. Интересно было бы посмотреть осциллограмму напряжения на светодиоде.
Спасибо. К сожалению, разбирать фонарь ленюсь — я платку с преобразователем к алюминиевой обойме светодиода эпоксидкой приклеил. Но перед заклеиванием «прошелся» по платке и ничего нового не увидел — эпюры похожи на обычные для MT3608
В принципе драйвер LED можно и на МК запилить. Завести обратную связь по току, софтовый ПИ-регулятор. Будет возможность управлять яркостью, режимами работы. Отключаться если аккум просел ниже положенного. Или в несколько этапов — при низком заряде ограничивать яркость диода.
Конечно можно. Но у меня пока с моей текущей работой жуткая нехватка времени, а часто и сил.
К сожалению.
AMC7135+PIC = было бы неплохо
Выше уже писал — AMC7135 напряжение не поднимает, она только душить его может. И КПД не высок (ибо по сути она резистором работает)
Ну, чтоб он был с высоким КПД, сдается мне терять на токовом резисторе 600мВ не очень правильно. Лучше бы модифицировать схему вот так, уменьшив раза в 4 напряжение на нем: https://www.mediafire.com/view/1r4pfbdg14l9rfe/LED%252B3608.jpg/file
В качестве опорного напряжения, не мудрствуя лукаво, взять напряжение с самого светодиода.
Ведь он по сути ведет себя как стабилитрон. Только еще и светится)))
Дополнительный бонус: при обрыве светодиода, схема не идет вразнос 😉
Таким образом, экономия составит 300мА х 450мВ = 135мВт.
Дополнительные потери на резисторах менее 4 мВт, итого порядка 130мВт чистого выигрыша.
Что даже на 4-вольтовом светодиоде с его 1,2 Вт даст более 10% прирост КПД, не говоря уже о нормальном 3-вольтовом.
Не благодарите)))
Идея очень интересная, но курочить фонарик честно говоря влом — каждый день с ним езжу..
🙂
На будущее учту, ежели необходимость возникнет. Хотя сомнения берут по поводу стабилизации — уж больно ровно напруга на кристалле светодиода держится..
На будущее конечно, курочить не предлагаю. 🙂
Просто нынче токовые компараторы в ШИМках делают с пороговым напряжением пониже, именно чтоб на резисторе датчика тока не терять заметно много мощности.
Ну а так как MT3608 заточена не под это, а под стабилизацию напряжения, она в этом плане не оптимизирована.
С этим я согласен. Но делал из того, чего под рукой мешочек был. И пока работает нормально. Во всяком случае в разЫ дольше, чем с китайским линейным стабилизатором. 🙂
Красивая идея у An-162. Заодно как бы само собой получается защита от обрыва светодиода: ШИМ не уйдёт в разнос и пробой ключа по напряжению при обрыве светодиода, а остановится с напругой 4,6В на конденсаторе С4 в режиме CV. При восстановлении контакта светодиода станет обратно в режим CC. Мне понравилось, в копилочку знаний 🙂
😉
кондёры без полярные использовать?
Да, керамика. Их полно на дохлых материнках и видеокартах.
https://photos.app.goo.gl/FiuuZWZv4kKsSKV5A
Подрезать падение на шунте можно ещё и таким образом:
https://ibb.co/GkfKfm6
Условие — транзистор должен быть сдвоенным.
Решение хорошее и правильное. Но с местом у меня было.. какой корпус был, туда и напихивал.
Но за схемку спасибо, сохранил. 🙂
